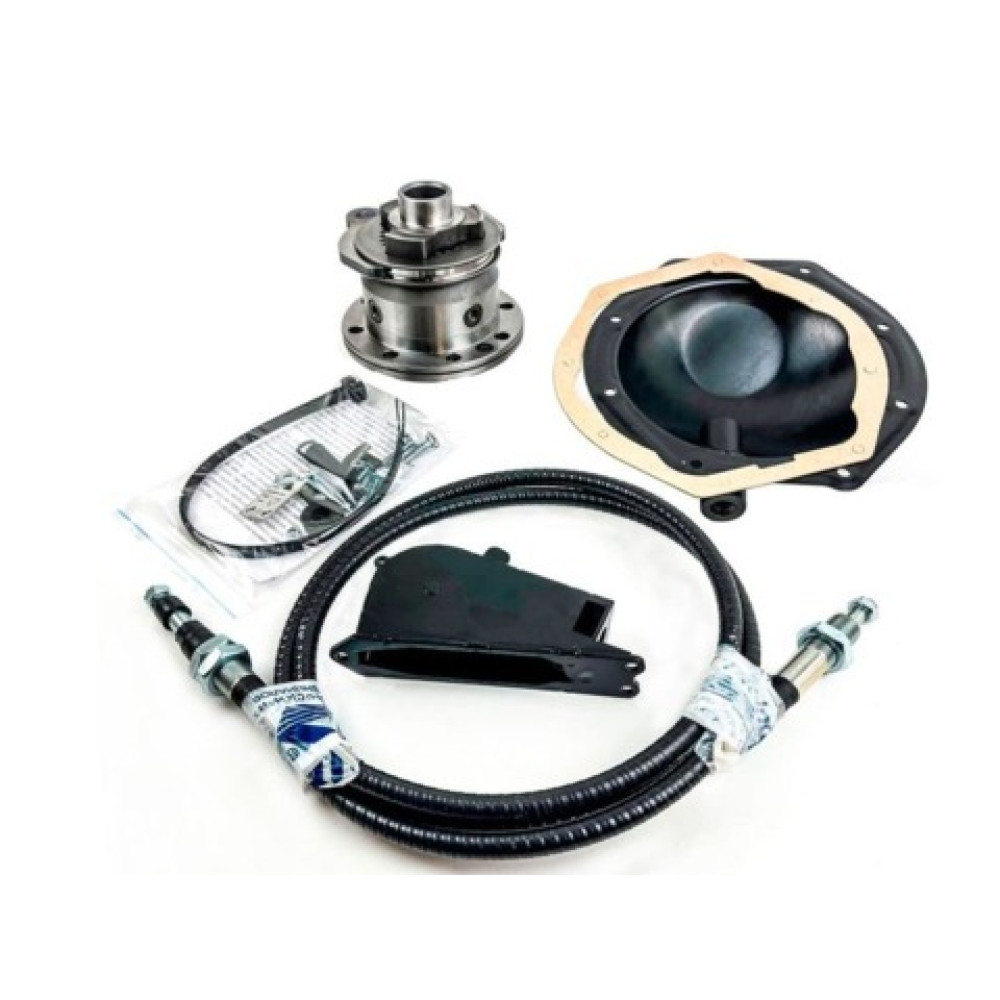

Принудительная блокировка с тросовым приводом Нива (3 дв) 22 шлица

Дифференциал для заднего редуктора (22 шлица) автомобиля Нива (3 двери) с возможностью принудительной блокировки с места водителя.

Привод блокировки механический, тросом.

ПРИНЦИП РАБОТЫ:

Принудительное, жесткое блокирование полуосевой шестерни дифференциала.

Блокирование, осуществляется за счет, перемещения блокирующей муфты. Муфта создает жесткую связь, через направляющие корпуса дифференциала, с зубчатым венцом полуосевой шестерни.

СИСТЕМА УПРАВЛЕНИЯ:

Перемещение блокирующей муфты, осуществляется вилкой привода муфты. Вилка, приводится в движение механическим способом, через специальный трос. Управление приводом осуществляется, рычажным механизмом с места водителя. Блок управления, имеет в конструкции механизм гарантированного включения (выключения) блокировки. После перемещения рычажка управления во включенное или выключенное положение, взводится пружинный механизм, который дожимает вилку привода муфты до точек нулевого положения при начале движения.

ВАЖНО: Включение и выключение блокировки обязательно на остановленном автомобиле.

ЗАПРЕЩЕНО:

- Запрещено включение и выключение блокировки в движении.

- Движение по дорогам с асфальтовым покрытием с включенной блокировкой приведет к перегрузке всех элементов трансмиссии, Не исключены треск и скрежет элементов приводов всей трансмиссии.

ПРЕДОСТРЕЖЕНИЯ:

Будьте предельно внимательны во время движения с заблокированным межколесным задним дифференциалом.

- Ухудшается управляемость автомобиля, особенно по колеям.

- При включении принудительной блокировки заднего редуктора, резко возрастает нагрузка на все, без исключения узлы трансмиссии.

- Для снижения вероятности поломки полуосей при преодолении подъемов, особенно на каменистых и твердых склонах, двигайтесь плавно, равномерно, без рывков и резкого увеличения оборотов двигателя.

-  С осторожностью при преодолении скользких подъемов. (Возможен снос оси).

УСТАНОВКА БЛОКИРОВКИ В ЗАДНИЙ РЕДУКТОР АВТОМОБИЛЯ.

ВНИМАНИЕ: Диаметр шеек корпуса и крышки блокировки под подшипник равна, Ф35 мм. (Соответствует диаметру переднего дифференциала ВАЗ Нива 2123 с 2003 года).

Для установки в задний редуктор, необходимо установить подшипник переднего редуктора Нива 2123 артикул: ГПЗ-2007807 АЕ

Установка дифференциала в редуктор автомобилей Нива, производится в соответствии с руководством завода изготовителя автомобиля по ремонту и замене заднего дифференциала со всеми соответствующими регулировками.

Механизм включения, устанавливается на тоннеле пола, слева или справа от рычага ручного тормоза. Для троса в тоннеле сверлится отверстие.

Инструкция по установке принудительной блокировки межколесного дифференциала автомобиля Нива.

ПРИМЕНЯЕМОЕ МАСЛО: В редукторе применяется масла с характеристиками GL5 для применения в редукторах мостов автомобилей Лада Нива.
